智能交通补光解决方案

智能交通领域建设背景和趋势

       一、近年来随着经济建设的高速发展,带动了城镇化与机动化水平出现较大的提升,随之而来的交通需求快速增长,导致城市交通问题日益凸显。交通道路拥堵造成时间资源严重浪费,运行秩序混乱,交通安全事故造成大量人员伤亡和财产损失,严重阻碍了城市社会经济与环境的健康发展;为此,加强城市精细化管理,采用先进智能的交通管理技术,充分挖掘、整合公共资源,改善城市道路交通系统运行的秩序、安全、效率,成为构建智慧交通的主要内容;
       二、目前用于道路交通监控(红绿灯路口、超速、违章抓拍)的摄像机,如需要拍出比较清晰的图片或视频,需要用到补光灯进行补光,通常一条车道需装一台摄像机,一台LED频闪灯和一台气体闪光灯。在路口或车道上安装摄像机与补光灯,车道越多,需要安装摄像机与补光灯的数量就越多,造成道路上密密麻麻的都是灯具的不美观现象。另外,闪光灯在需要补光时发出瞬间高亮的白光,晚上瞬间高亮的灯光会对驾驶室人员、非机动车道或行人眼部产生较大眩目感,可能产生瞬间“致盲”现象,造成安全隐患,这是目前亟待解决的问题。

智能交通补光方面目前迫切需解决的问题


丰上光电补光联合解决方案

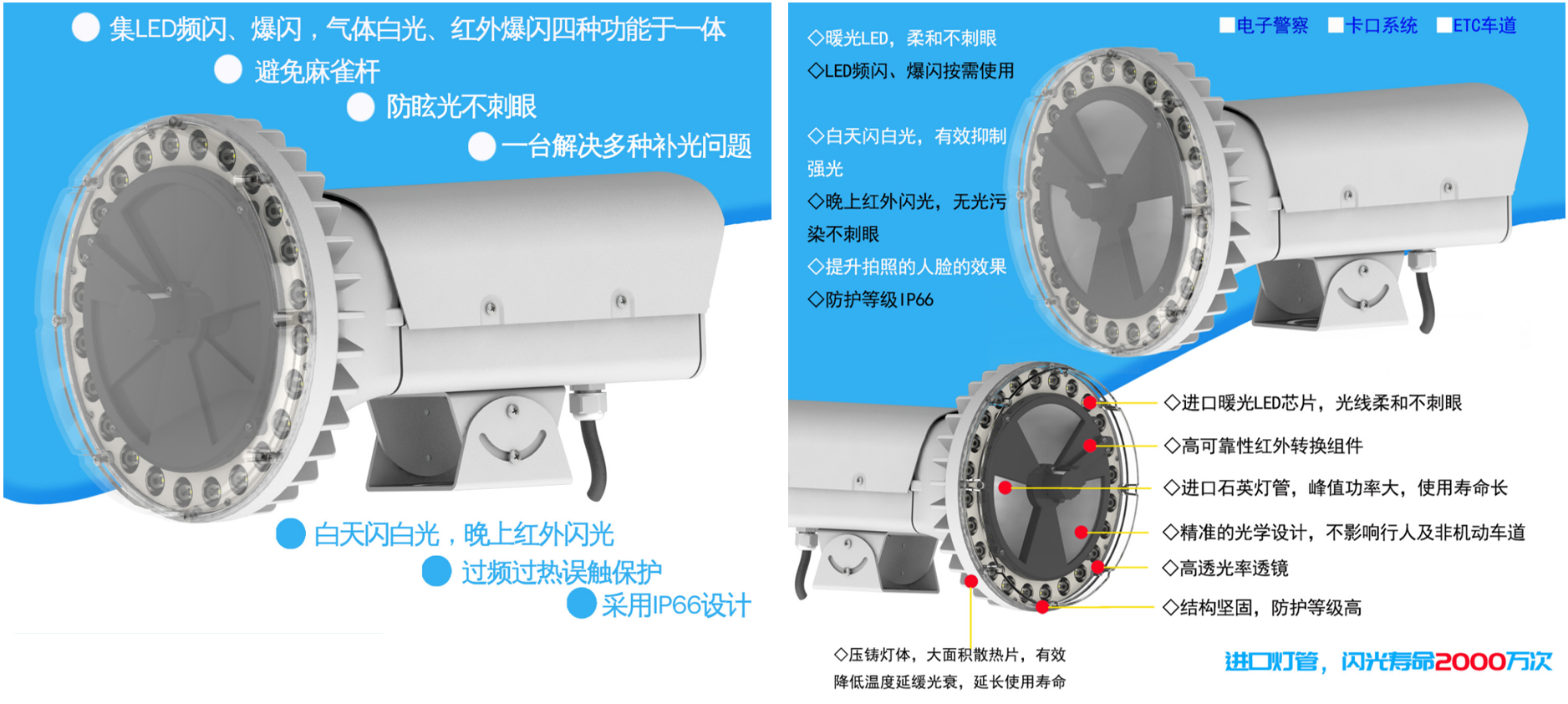

        为解决补光灯夜间刺眼和监控杆灯具太多问题,丰上光电研发了四合一补光灯,具有LED频闪、LED爆闪、白光闪光、红外闪光四种功能;可有效减少安装的补光灯数量,降低灯具成本,提升城市美观度。
        灯具工作方式:
        白天:灯具LED组件不发光以节省能源,需要用闪光灯进行强光抑制时闪白光;
        晚上:LED频闪灯开启,也可使用LED爆闪功能;气体闪光灯则转换为红外闪光,因红外光对人眼不可见,所以不会造成驾驶人员、非机动车道或行人眩目感,消除由普通灯具带来的 不适感或安全隐患。

丰上光电环保补光介绍


丰上光电环保补光取得多项专利(非外观专利)和软件著作权证书,关能过公安部相关权威机构认证,具有公(交)检、公(沪)检等检测报告。

丰上光电环保补光介绍--构成

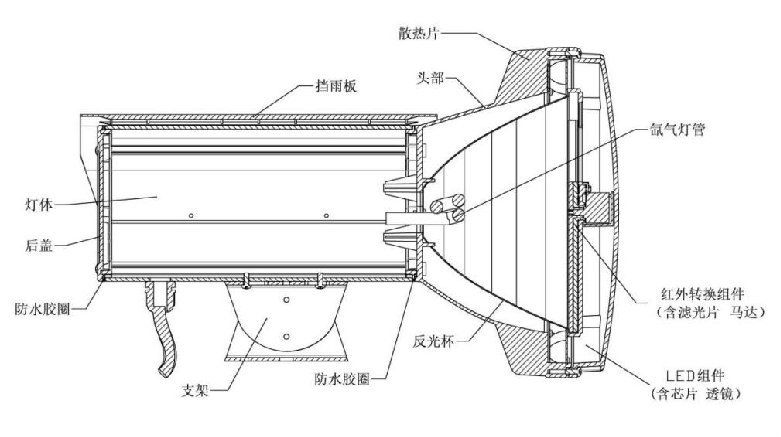

四合一补光灯构成。
        1.气体闪光部分:由氙气灯管和反光杯组成,反光杯可决定灯具的出光角度;
        2.红外转换组件,由滤光片和驱动马达组成,组件工作时,由马达旋转驱动滤光片旋转以收拢或打开;
        3.LED频闪部分:由24颗LED组件在外圈围成一圈,LED组件包含LED芯片,透镜,透镜可决定灯具的出光角度,具有频闪和爆闪两种功能;
        4.头部:压铸铝材质,LED组件与灯管和红外转换组件装在头部,由螺丝固定;头部有32片散热片;
        5.前盖:透明PC塑胶材质;
        6.玻璃:4mm厚钢化玻璃;前盖和玻璃用防水耐高温胶粘合,前盖与头部中间装硅胶防水胶圈并用螺丝固定;
        7.灯体:铝挤出成型,内部装电路板,灯体与后盖,头部中间垫硅胶防水胶圈,用螺丝固定
        8.后盖:压铸铝材质;
        9.挡雨板:ABS材质,起挡雨、遮阳、隔热作用;
        10.支架:压铸铝材质,用于灯具固定。


丰上光电环保补光介绍--工作模式

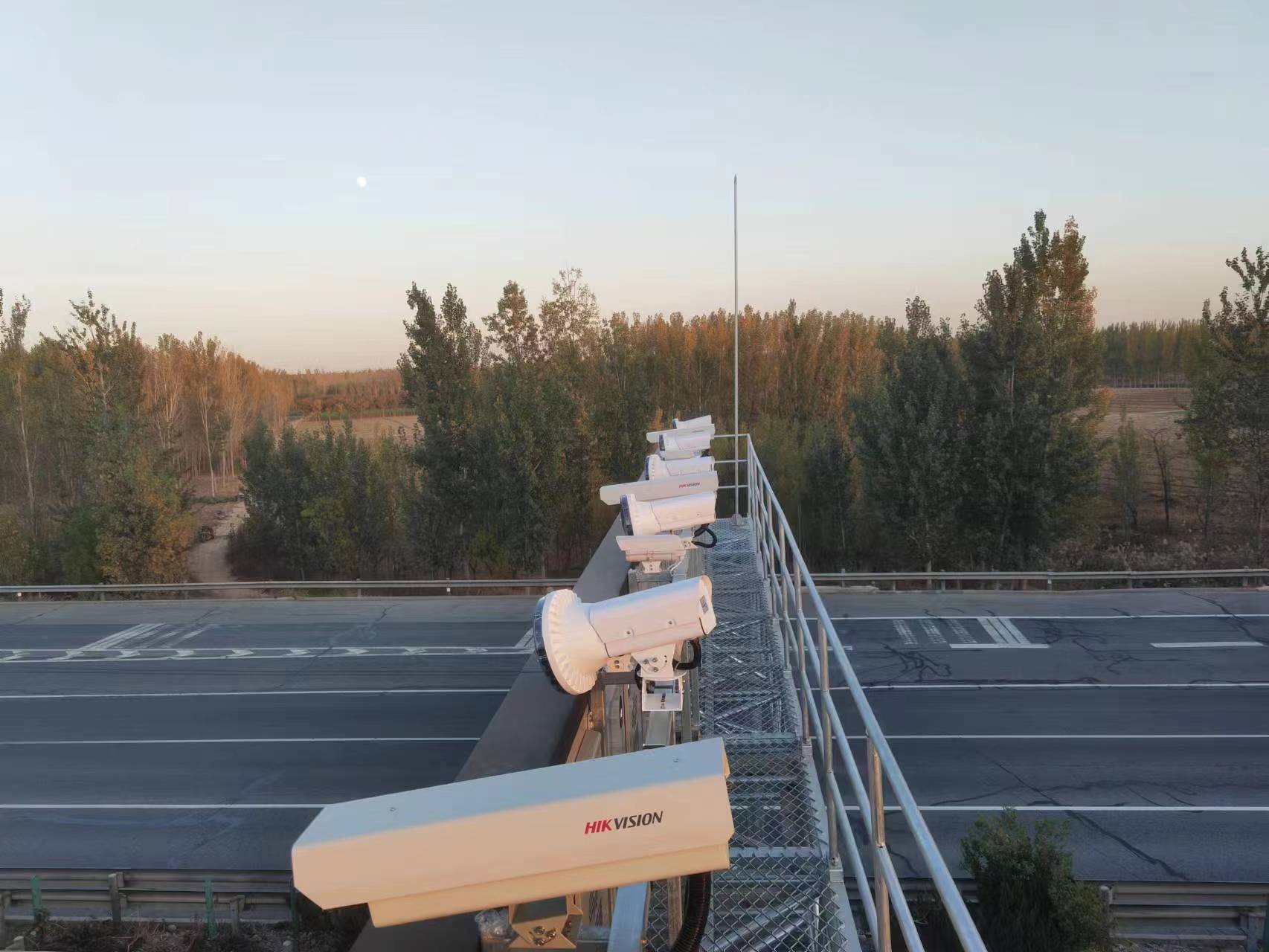

        将四合一补光灯安装在道路横杆上,并连接摄像机;

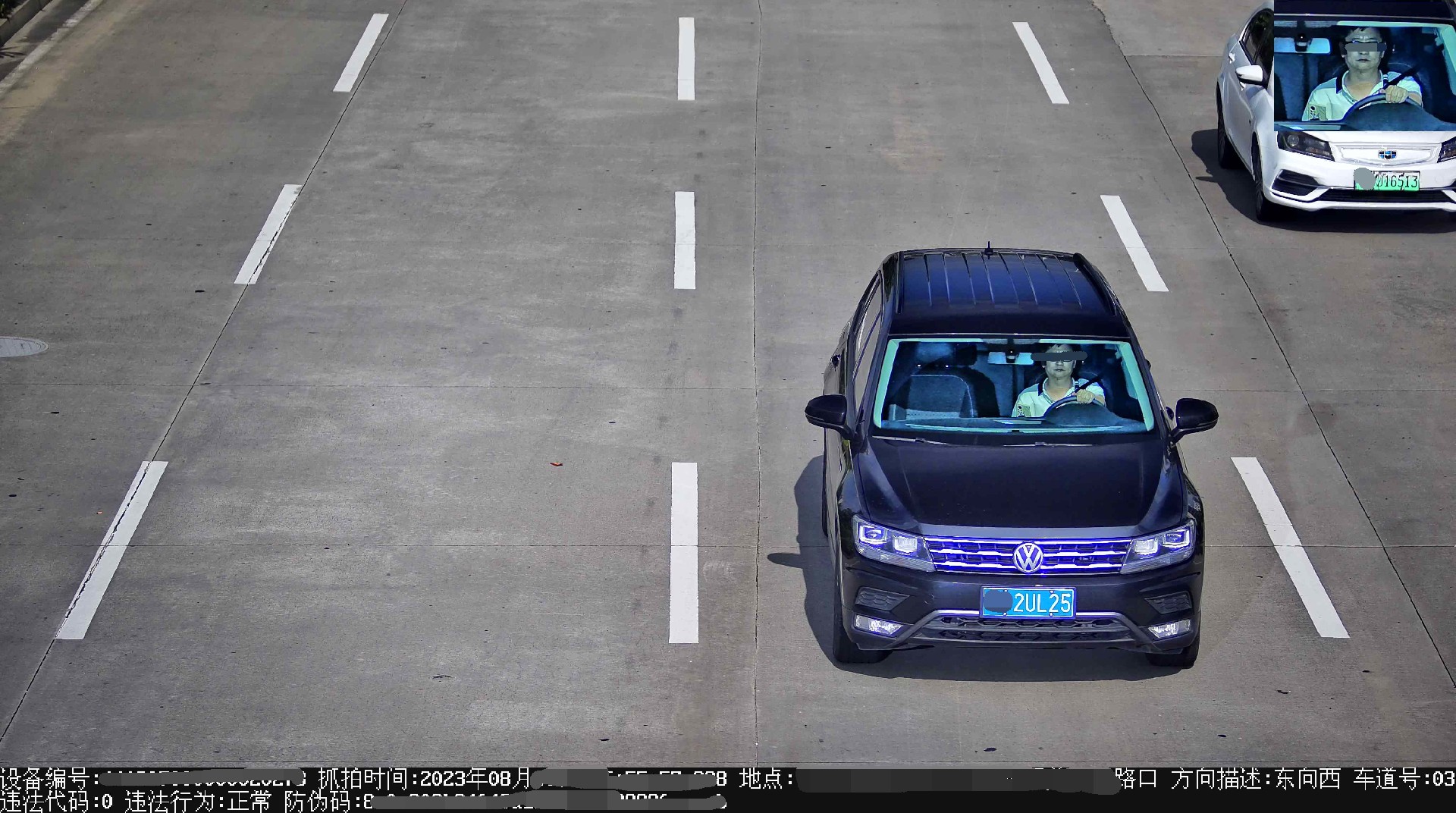

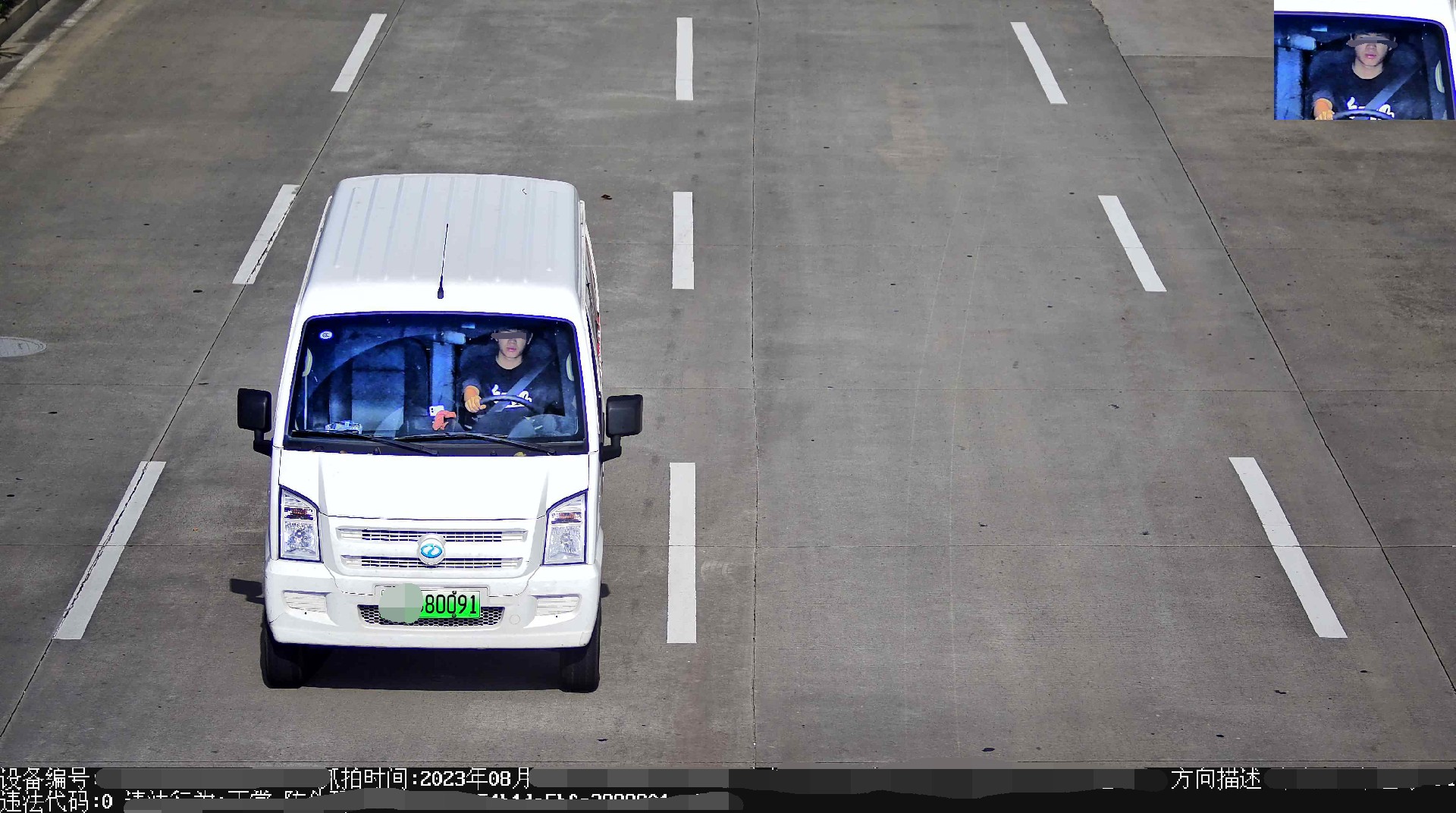

        白天:灯具通过摄像机输出信号调整,LED组件关闭不发光,红外转换组件的滤光片处于收起状态;道路上有车经过时,摄像机开始抓拍,白天阳光强烈时,道路或车辆表面被阳光直射部分较亮,阳光直射不到的地方会产生较深的阴影,如果不进行补光,阴影部分细节将拍不清楚;这种情况时灯具氙气灯管发光,氙气灯管发出瞬间高亮白   光给阴影部分补光,使抓拍的照片清晰并且不会遗漏细节部分。

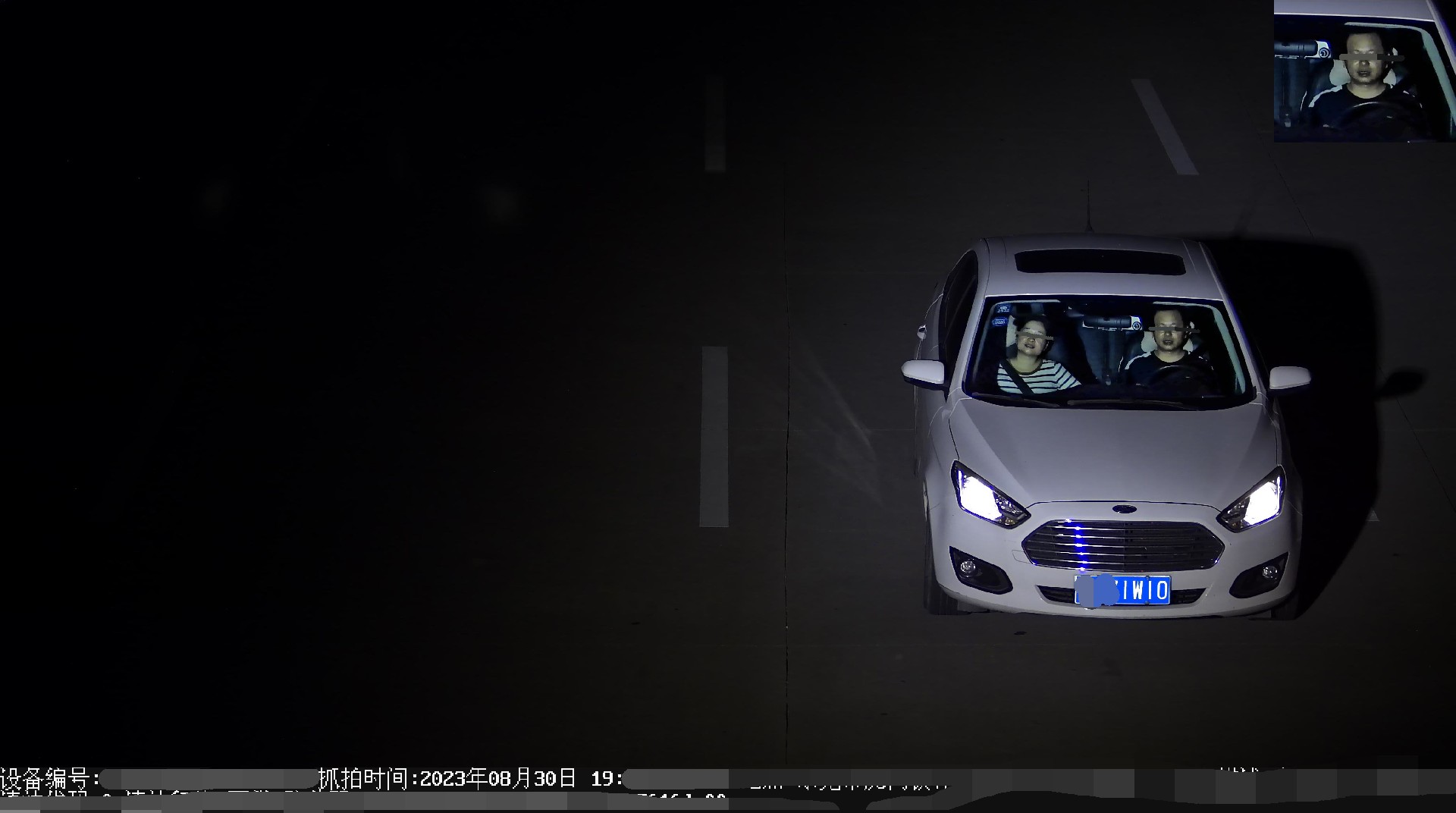

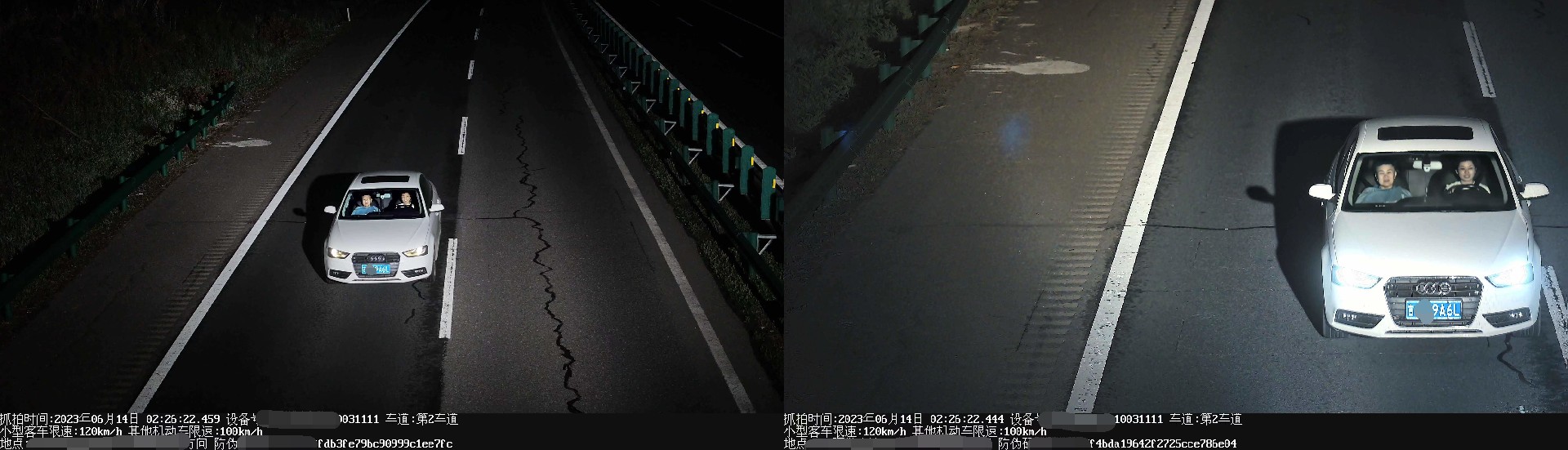

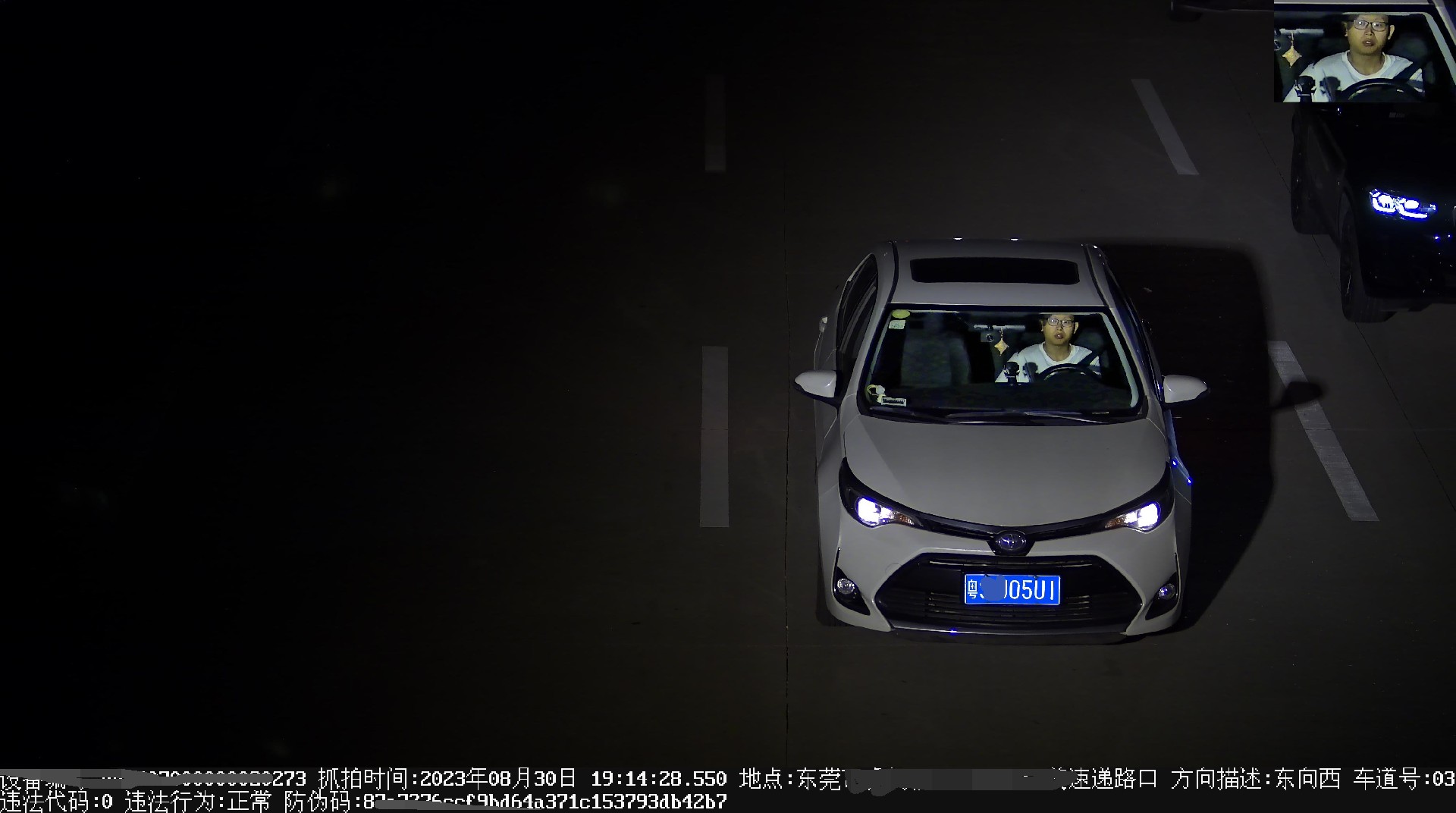

        晚上:灯具通过摄像机输出信号调整,LED组件发光(频闪或爆闪)红外转换组件滤光片处于铺开状态;道路上有车经过时,摄像机开始抓拍,此时摄像机会输出信号到灯具,灯具LED频闪(或爆闪)的功率增大,以达到高清录像目的;同时在摄像机抓拍时灯具氙气灯管发出瞬间高亮的白光,光线经过红外转换组件的滤光片,过滤掉对人眼有刺激的光线,剩余波长780-850nM的光线通过滤光片,摄像机可捕捉红外光线,使抓拍的照片清晰并且不会遗漏细节部分;因人眼对波长780nM以上的光不可见,故在补光时不会对驾驶室人员、非机动车道或行人产生眩目感。

丰上光电解决方案优势

        1.解决困扰行业内多年的补光灯太亮、刺眼,易引发事故或驾驶人员生理不适的问题。解决补光灯光污染问题。
        2.一台灯具解决多种补光问题(LED频闪、LED闪光,白天强光抑制,晚上红外闪光)。
        3.一台摄像机只需配一台灯具(传统灯具需LED频闪和气体闪光),降低安装、维护成本。
        4.灯具具有自检,自我保护功能,自动适配相机输出信号,可远程控制、升级软件。
        5.提升城市、道路美观度。
