智能雷达测试系统(市电)

订货型号:FS-C60SM

产品详情

应用于道路交通安全控制和道路预警管理:是一种道路安全警示系统,通过实时检测捕捉车辆的移动方向、行驶速度和行动距离,并通过定向语音、警示灯、实时显示屏等多种方式提醒,对主路和支路通行的车辆进行车速提示,预防超速造成交通事故。

应用场景

功能简介:

通过高精度测速雷达对过往车辆进行实时测速提示,对超速车辆进行红色文字预警提示。

固定高清雷达测速仪,可显示过往车辆实时显示速度,超速显示红色速度值,不超速显示绿色速度值。

高亮度数码显示,速度更醒目、响应更迅速

可选车牌识别,限速提醒可关联车牌信息

模块化设计,一体化设计,支持软硬件定制

云端接入(可私有化布署),实时数据获取

适用于城市道路、高速、园区、营区等多场景

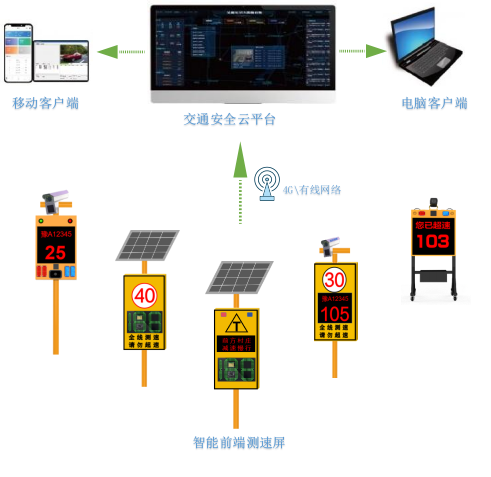

方案组成

雷达监测、文字预警屏(LED/数码管)、语音提醒单元(选配)、无线组网通讯模块(选配)、4G/有线网络、云平台,客户端组成。

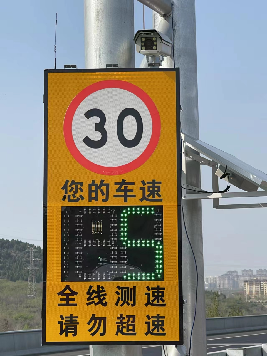

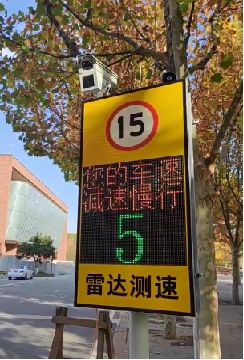

案例



外形尺寸图

图片2 - 副本_看图王.png


技术参数

两位数码显示

FS-CSDSM-88

数码测速提醒牌市电款(两位显示)

雷达测速、高亮两位数码速度显示、前维护箱体,尺寸:1200mm*600mm*80mm

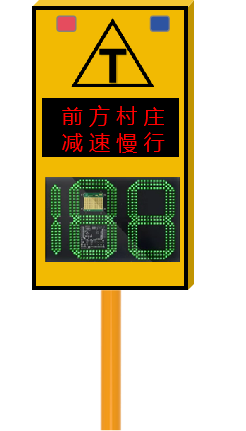

三位数码显示

FS-CSDSM-188

三位数码测速提醒市电款(三位显示)

雷达测速、高亮三位数码速度显示、前维护箱体,尺寸:1400*700*100mm,高亮反光膜



接线方式

1. 将机头电源及数据接口线连接至主机,接地端连接至机身螺丝孔。

2. 如使用交流电源供电,则将交流供电电源的火线、零线连接至空气开关,地线接连至地笼地线。

3. 如使用直流电源供电,则将直流电源(9~16V)连接至直流供电电源接口。

4. 如需两台设备互连通信详细连接步骤请查阅《工程实施手册》。

5. 其他线缆连接的详细步骤请查阅《工程实施手册》。

确认所有连接线正确无误后,再给设备上电(注意:交流电源通电前,请确认L(火线)、N(零线)、GND(地线)是否连接正确)。

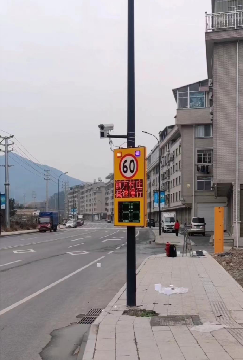

应用案例
