环保组合灯 环保卡口新建/改造

订货型号:CXBG-1-2-PS-A-FS-3B-I(CXBG-2-H/2-MC-A-FS-3B-I)

产品详情

执行标准:GA/T1202-2022《交通技术监控成像补光装置通用技术条件》
生态补光灯集LED频闪,LED爆闪和氙气白光闪光灯与红外闪光于一体。LED频闪与爆闪可分别设置,氙气灯白天闪白光、晚上切换为红外模式,可屏蔽误触发干扰信号,自动调节昼夜亮度,节能环保,有效降低光污染。
爆闪日夜转换:闪光灯支持白天和晚上两种用光模式转换(白天使用白光补光,晚上使用红外补光)
闪光功率大:闪光时峰值功率大,有效提升强光抑制或在复杂光线环境中的抓拍人脸效果;
长寿设计:采用进口石英灯管、耐冲击电流大,使用寿命长,≥2000W次;
进口元件:使用进口闪光灯管专用电容,高效充放电模块,充电效率高使用寿命长;
快速闪光:采用先进的快速充放电路,回电时间短、适于超速抓拍,满足快速抓拍要求;
适应性强:自动匹配主流摄像机,支持开关/电平量触发;支持占空比保护,信号干扰保护功能;
防光污染:夜晚用红外闪光有效解决夜间光污染,减少因眩目造成的安全隐患。
保护功能:超过9Hz频率触发闪光信号则触发保护功能,异常消除后恢复正常;

LED频闪功能:
产品采用公司自主研发的数字控制电路设计,具有自动检测摄像机频率与曝光时间,内置算法自动同步(倍频)摄像机频率,曝光时间可由摄像机控制,也可手动控制;
PWM自动跟随触发,具有频率及占空比保护功能,自动匹配摄像机开关量信号(上升、下降沿)、电平信号(高、低电平);

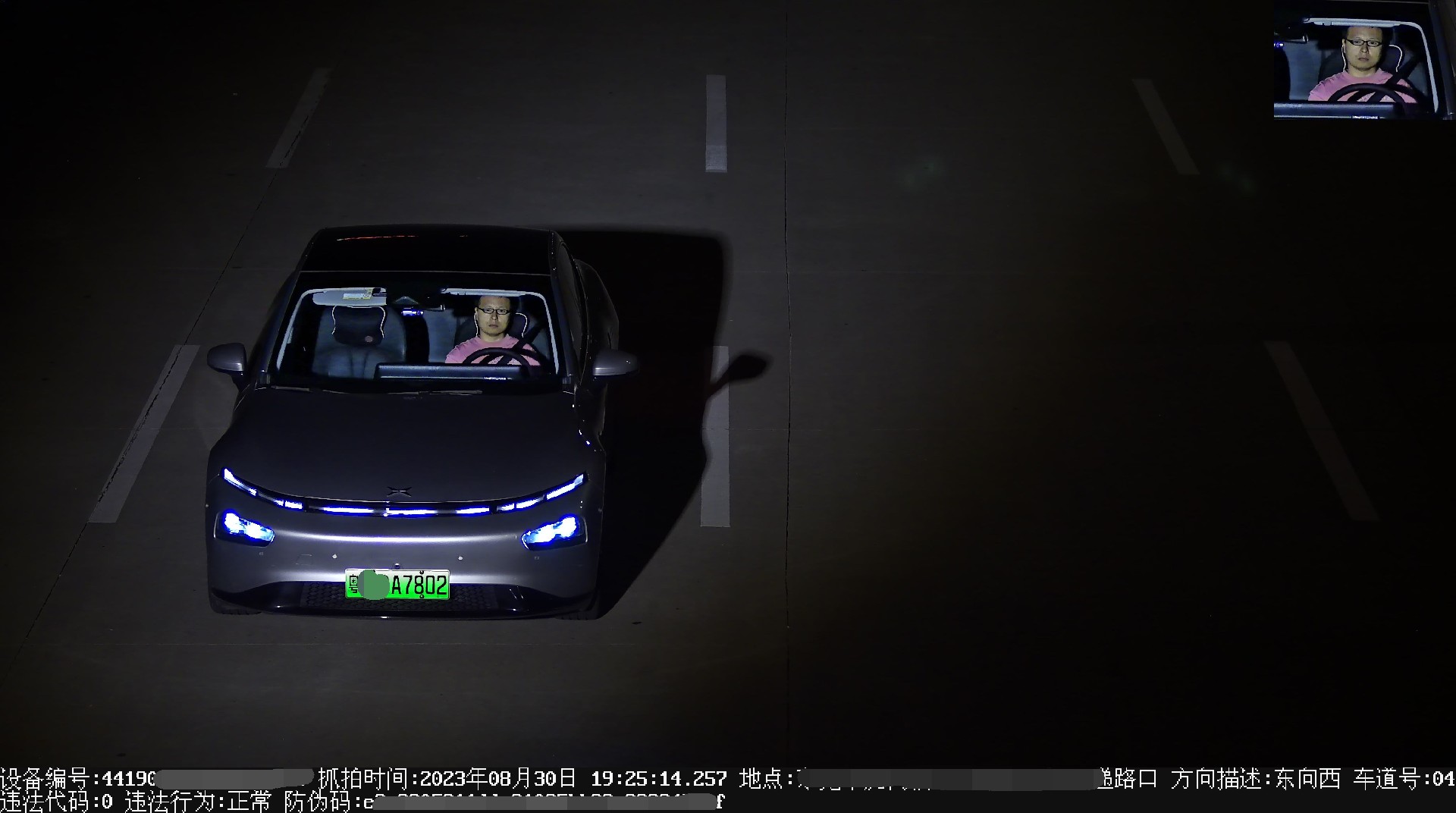

LED选用高显色性使得拍摄画面颜色真实。同步于摄像机快门实现高频瞬间高亮,在夜间无其他环境光的情况下,配合高清摄像机抓拍清晰车牌、车身、车内驾驶员及周边环境等要素。
防护等级高:灯体安装简单,调节方便,采用IP66设计,可靠防水、防尘、防震;
内部良好的散热设计防止闪光灯因高频闪光过热而损坏
不含有害金属铅、汞,绿色环保。


应用场景

FS-3B-I是专门为智能交通抓拍设计的专用卡口闪光灯,通过高清智能摄像机的控制,在抓拍的同时同步补光,最终实现对高清智能摄像机抓拍的补光作用,LED频(爆)闪和气体爆闪双光源独立控制的补光灯,LED频闪支持PWM跟随触发,亮度无级可调,具有频率及占空比保护功能,气体爆闪灯支持开关量触发,支持白天和晚上白光和红外光转换,具有防干扰保护功能;

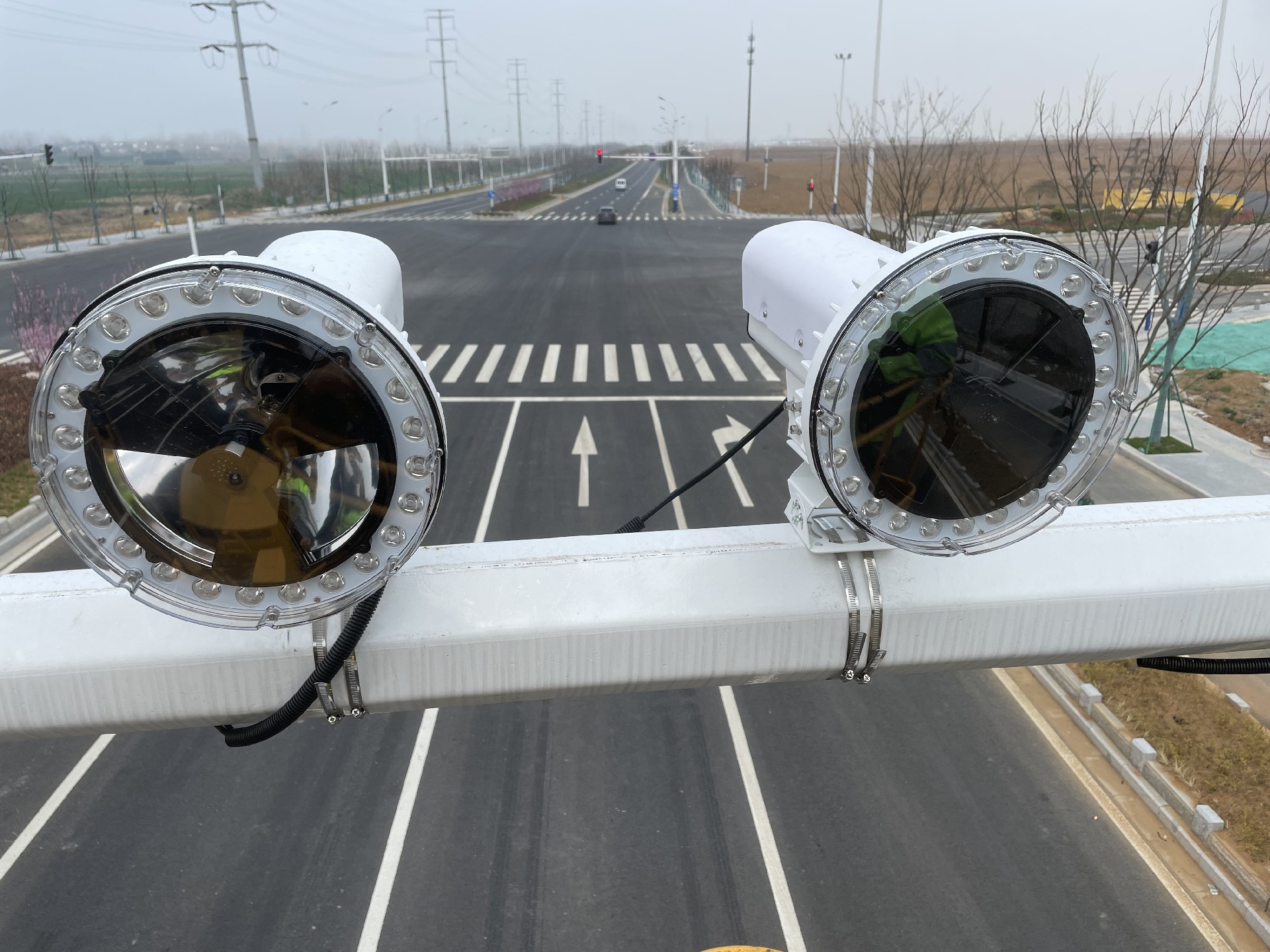

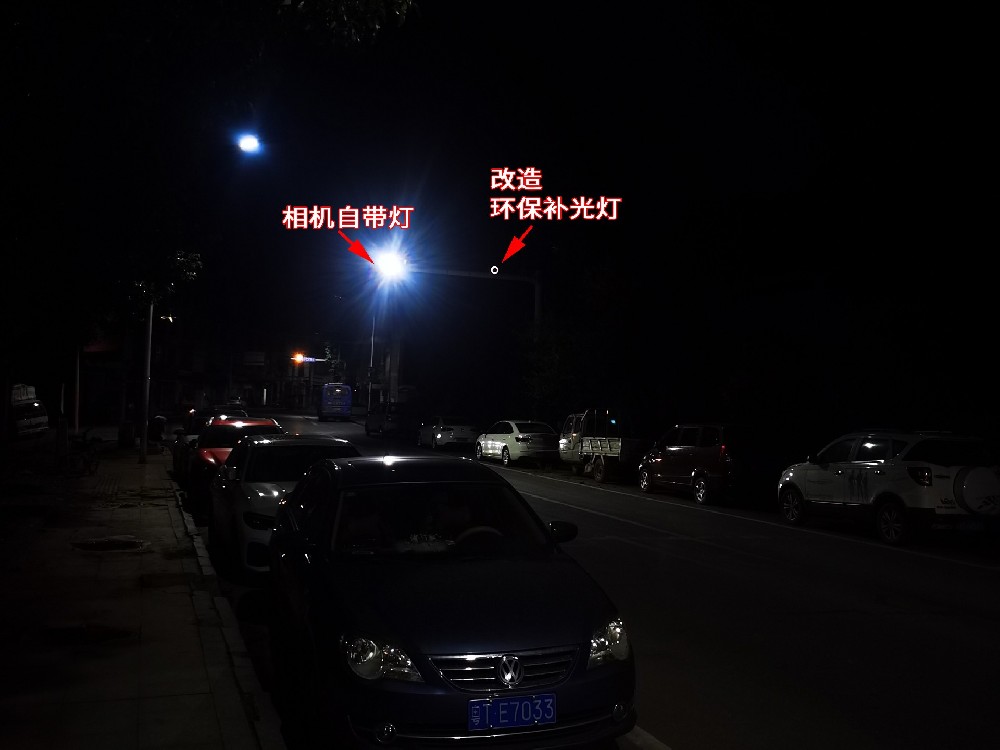

生态补光灯可有效降低传统卡口,人脸取证型电警系统所需要的补光灯数量,防眩目防光污染,采用专用长寿命进口石英灯管,寿命达到2000万次以上。具有寿命长、回电时间快、支持超速连拍的特点,可直接安装在室外环境,避免麻雀杆问题。




外形尺寸图

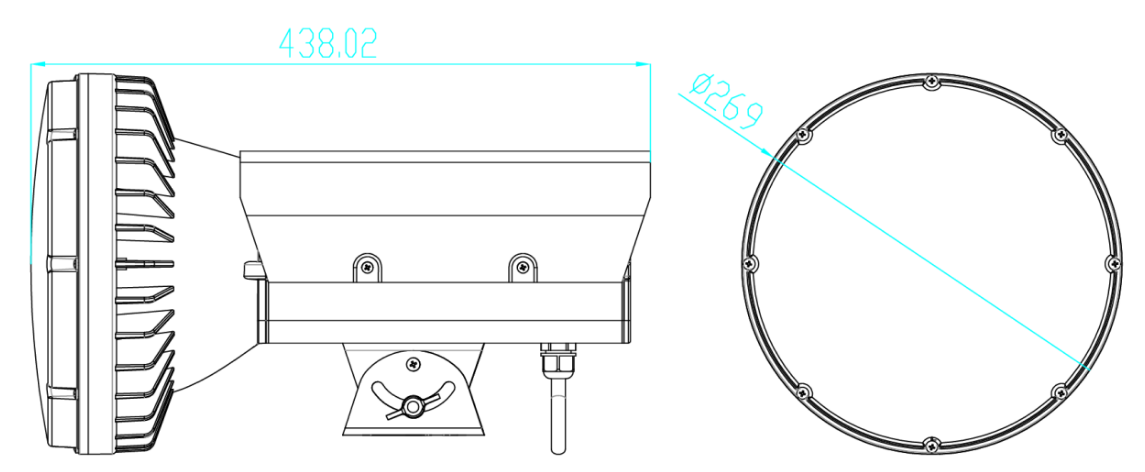

注:FS-3B-I 环保闪光灯尺寸图纸,单位mm,尺寸仅供参考,以实物为准




技术参数

灯具型号

CXBG-1-2-PS-A-FS-3B-I

CXBG-2-H/2-MC-A-FS-3B-I)

执行标准

GA/T 1202-2022

参数名称

爆闪灯参数值

LED频闪灯参数

电源电压

AC176-264V,50/60Hz±3Hz

光源

氙气灯

进口大功率LED芯片

同步接口

1路抓拍触发输入 1路频闪触发输入 1路红外切换输入 1路RS485接口

抓拍补光同步

支持抓拍同步补光功能

支持PWM视频同步

色温值(K)

5500K±500K

4500K

闪光指数

(GN):73 (ISO 100 1M)

/

亮度调节

支持调节脉冲模式下亮度 (0.05ms0.6ms 可调),可通过WEB页面、RS485 调试软件进行调节

最高闪光频率

16-17次/秒

0-250HZ可调

日夜转换

支持白天和晚上两种模式用光转换(白天使用白光补光,晚上使用红外补光);

LED白天不亮,晚上自动亮起

光学性能

距离可见光型补光装置20m处,基准轴上有效光照度<201x,平均光照度≤51x

光辐射

符合 GB/T37958-2019规定的0类危险要求

光敏控制

内置光敏控制模块,可通过感应环境亮度,自动切换白天/夜晚模式,调节气体放电脉冲模式的亮度,控制 LED 频闪灯的亮灭

响应时间

20us(从相机给出信号到闪光灯达到最大亮度)

回电时间

40ms

/

波长

750-900 nm

可见光

有效补光距离

16m~25m

光斑覆盖范围

1车道

光斑亮度

标准安装方式场景下,能看清车周边环境、车身特征和司乘人员面部特征

满足视频检测环境补光

触发方式

干接点触发,满足市场大部分相机触发模式

自动检测开关量和电平量触发

管理功能

支持通过运维管理平台对补光灯的状态进行远程 监控。可显示补光灯故障、正常状态、设备上电次数、 闪光触发次数、温度实时数据、光敏实时数据、闪光时间等信息

RS458接口

支持PC机或相机连接 (选配)

工作环境温度

工作温度-40℃~+70℃

工作环境湿度

5%~90%@40℃,无凝结

适合拍摄条件

卡口兼超速抓拍,电子警察违章拍照

保护功能

具有智能灯光控制系统,具有过频/过热保护,故障自动检测功能,,误接触发智能保护等保护功能

闪光灯寿命

≥2000

≥50000小时

防护等级

IP66

产品重量

4.8kg

产品尺寸

φ269*438mm

安装方式

支架安装


接线方式

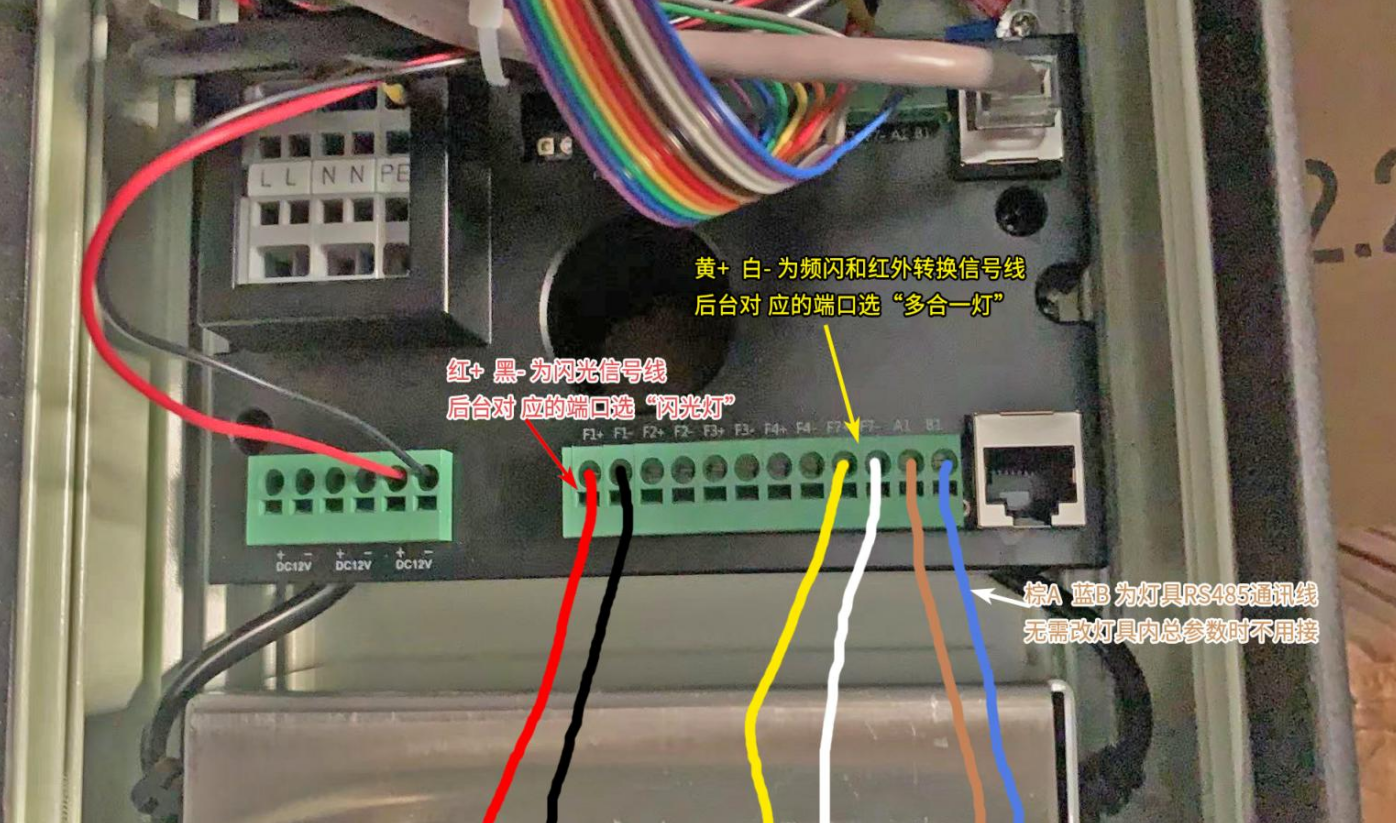

大华相机:
红黑线:红“+”黑“-”,对应端口选闪光灯(爆闪延迟时间为“0”其它参数默认)。
黄白线:黄“+”白“-”,对应端口选多合一灯(参数默认)
棕线RS485 A、蓝线RS485 B,按需接入;绿橙线不用接;


三芯护套线

八芯信号线  注意:所有线必须成对接入

电源线

气体爆闪信号

LED频闪与红外转换信号

485线(按需接入)

棕色:AC220V输入 L

蓝色:AC220V输入 N

黄绿:AC220V输入 PE

红线:气体爆闪+

黑线:气体爆闪-

黄线:LED频闪+

白线:LED频闪-

棕线:RS-485_A

蓝线:RS-485_B


相机后台对应的端口选“闪光灯”,情景模式里的延迟为“0”

相机后台对应的端口选“多合一灯”,脉宽调整频闪亮度0.1起数字起大灯越亮





海康相机:
红黑线:红“+”黑“-”,,对应端口选闪光灯(起效状态:“高电平”其它参数默认)。
黄白线:黄“+”白“-”,对应端口选频闪灯模式(或闪光灯模式,起效状态“脉冲”默认状态“高电平”)
绿橙线:绿“+”橙“-”,对应端口选“切换线”模式或“偏振镜模式”;
棕、蓝线不用接。

三芯护套线

八芯信号线  注意:所有线必须成对接入

电源线

气体爆闪信号

LED频闪信号

红外切换信号

棕色:AC220V输入 L

蓝色:AC220V输入 N

黄绿:AC220V输入 PE

红线:气体爆闪+

黑线:气体爆闪-

黄线:LED频闪+

白线:LED频闪-

绿线:切换线+

橙线:切换线-


相机后台对应的端口选“闪光灯模式”(有起效状态的选高电平)

相机后台对应的端口选“频闪灯模式”(或“闪光灯模式”起效状态“脉冲”默认“高电平”)

占空比调亮度1起,数字越大灯越亮

相机后台对应的端口选“切换线模式”(有些相机选“偏振镜模式”)
